Glacann an crios iompair crios taobhbhalla claonta claonta struchtúr comhdhéanta de bhalla taobh agus cleat. Tá na buntáistí a bhaineann le struchtúr simplí, oibriú iontaofa, agus cothabháil áisiúil iompróirí crios gnáth. Ag an am céanna, is féidir leis iompar claonta mór (0-90 céim ingearach) a bhaint amach. Tá an struchtúr dlúth, ag áitiú níos lú spáis, agus is trealamh idéalach é le haghaidh iompair claonta mór (nó ingearach).

Tá sé oiriúnach le hábhair ghráinneacha a iompar mar chlocha brúite, aolchloch, púdar gaineamh sintéaraithe, agus gráin i dtionscail mar ghual, cumhacht agus miotalóireacht. Chun ábhair a iompar ina bhfuil comhpháirteanna mar ardteocht, aigéid, alcailí, olaí, nó tuaslagóirí orgánacha, tá criosanna iompair imfhálaithe speisialta ag teastáil.

Ina theannta sin, de réir riachtanais leagan amach an phróisis, is féidir rannóga cothrománacha uachtaracha agus íochtaracha éagsúla a dhearadh chun iompar meaisín aonair leanúnach a bhaint amach le hardú cothrománach agus ingearach araon, rud a fhágann gur trealamh malartach idéalach é le haghaidh córais mheicniúla ilnasctha meaisíní le haghaidh iompair chothrománach agus ardaithe ingearach.

Géar Incline Prionsabal Oibre Seoltóir Crios Balla Taobh roctha

Is é struchtúr an iompair crios balla taobh roctha claonta géar ná "sciortaí" roctha rubair in-leathnaithe a cheangal ar an dá thaobh den chrios iompair rubair cothrom. Idir na sciortaí seo, tá cleats neart agus elasticity áirithe ceangailte chun an hopper a fhoirmiú, rud a chuireann ar chumas iompar leanúnach ábhar laistigh den hopper.

Tá a phrionsabal oibre sách simplí. Tá sé comhdhéanta go príomha de dhá chéim: an chéim ardaitheach agus an chéim chothrománach. Sa chéim ardaitheach, iompraíonn an crios iompair na hábhair agus bogann sé suas ón suíomh tosaigh. Le linn an phróisis iomláin, tá an crios iompair i stát lúbtha, agus trí na hábhair a ardú go tapa, cruthaítear eitleán claonta uillinn ard. Ansin, aistrítear na hábhair go dtí an chéim chothrománach agus leanann siad ag bogadh sa treo cothrománach go dtí go seoltar chuig an gceann scríbe iad.

Struchtúr Conveyor Belt Creasa Balla Taobh roctha Incline Géar

Steep Incline Corrugated Sidewall Belt Conveyor Structure

Sonraí

Steep Incline Corrugated Sidewall Belt Conveyor Motor

Mótar

Tá tréithe struchtúr simplí, ard-iontaofacht agus cothabháil áisiúil ag an gcuid fuinnimh cinéiteach sa chóras iompair.

Steep Incline Corrugated Sidewall Belt Conveyor Press Pulley

Brúigh Pulley

Úsáidtear é chun treo reatha an crios iompair a athrú. Tá an roth brú suite ar dhromchla uachtarach (dromchla luchtaithe) an crios iompair.

Idler

Úsáidtear é chun tacú leis an crios iompair agus na hábhair ar an gcreasa, ag cinntiú a oibriú cobhsaí.

Steep Incline Corrugated Sidewall Belt Conveyor Belts

Criosanna Balla Taobh roctha

Cruthaíonn an balla taoibh rocach, an cleat agus an bonnchreas hopper bosca-chruthach chun ábhair a iompar, rud a chumasaíonn iompar mór uillinne.

Déan Teagmháil Linn Chun an Praghas is Fearr

Cuir isteach do chuid riachtanas agus labhair le duine dár n-innealtóir teicniúil faoi do thionscadal.

Seol Fiosrúchán Anois

Géar Incline Gné Conveyor Crios Balla Taobh roctha

Is Féidir Ábhair a Thíolacadh Ag Incline

Tá uillinn iompair mhór ag an crios iompair crios taobhbhalla claonta géar, agus sroicheann an t-uasmhéid 90 céim. Is trealamh iontach é le haghaidh iompar mór uillinne agus ardú ingearach. Dá bhrí sin, is féidir leis spás urláir a shábháil, infheistíocht trealaimh agus costais tógála a laghdú, agus buntáistí eacnamaíocha cuimsitheacha maith a bhaint amach.

Slí bheatha Íseal Spás

Úsáideann an crios iompair crios balla claonta claonta géar crios iompair comhdhéanta de ghardaí agus cleats le haghaidh iompar ábhar. I gcomparáid le iompróirí crios traidisiúnta, áitíonn sé spás an-bheag agus féadann sé ábhair a ardú go dtí airde mór.

Cobhsaíocht Ard

Feidhmíonn an crios iompair crios taobhbhalla claonta géar go hiontaofa, gan na fadhbanna slabhraithe, luascadh slabhra, agus briseadh slabhra a tharlaíonn go minic i iompróirí scraper, agus ní bhíonn na fadhbanna sleamhnú agus titim buicéad aige a tharlaíonn go minic in ardaitheoirí buicéad.

Costas Oibriúcháin Íseal

Tá tomhaltas íseal fuinnimh ag an iompair crios balla taobh claonta claonta géar toisc nach bhfuil frithchuimilt inmheánach nó friotaíocht frithchuimilte seachtrach na n-ábhar le linn oibriú, rud a d'fhéadfadh costais oibriúcháin a laghdú.

Ag luí le Córais Iompraíochta Éagsúla

Is féidir leis an crios iompair crios balla claonta claonta géar a bheith feistithe le hailt iompair chothrománach d'aon fhad ag an gceann agus an eireaball, rud a éascaíonn a chomhtháthú le trealamh próiseála eile chun córas iomlán líne táirgeachta a fhoirmiú, mar shampla stáisiún measctha.

Cumas Méadaithe Iompraíochta

Mar gheall ar láithreacht ballaí taobh ar an gcreasa iompair, tá an limistéar luchtaithe méadaithe. Ag an uillinn claonta céanna, is féidir leat ráta iompair ábhar níos airde in aghaidh na huaire a bhaint amach, rud a fheabhsóidh an cumas iompair.

Íoslódáil Bróisiúr Iompair Crios Balla Taobh roctha Incline Géar

Incline Géar Foirm Leagan Amach an Chreasa Iompraíochta Taobh-Bhalla roctha

Chun coinníollacha luchtaithe agus díluchtaithe níos fearr a bhaint amach, glacann an meaisín seo leagan amach cruth "Z". Tá sé feistithe le cuid uachtarach cothrománach, cuid cothrománach níos ísle agus alt claonta. Déantar ábhair a luchtú sa chuid cothrománach íochtair agus díluchtaítear iad sa chuid uachtarach cothrománach. Déantar an nasc idir an chuid uachtarach cothrománach agus an t-alt claonta trí fhráma múnlaithe stua dronnach, agus déantar an nasc idir an chuid cothrománach íochtair agus an chuid claonta a bhaint amach trí fhráma múnlaithe stua cuasach chun trasdul rianúil an crios iompair a chinntiú.

Rannóg Chothrománach Uachtarach:Chun riachtanais na n-airde scaoilte éagsúla a chomhlíonadh, roinntear an fráma cloigeann i-fráma ceann íseal (airde fráma cloigeann H0=1000mm), fráma cloigeann i stíl na Síne (airde fráma ceann H0=1100 - 1500mm), agus fráma cloigeann ard (airde fráma cloigeann H0=1600 - 2000mm). Dá réir sin, sa chuid cothrománach uachtarach, frámaí meaisín rannán stua dronnach próifíl íseal agus cosa lárfhráma próifíl íseal (meaitseála le hairde ceannfhráma H0=1000mm), frámaí meaisín rannán stua dronnach stíl na Síne agus stíl Sínis0=1000cosa lárfhráma (meaitseála le hairde an chinnfhráma), roinn ardfhráma an chinn H{12} úsáidtear frámaí agus cosa lárfhráma ardphróifíle (meaitseála le hairde ceannfhráma H0=1600 - 2000mm) faoi seach.
Rannóg Chlaonta:Is cuma cé acu an n-úsáideann an chuid cothrománach uachtarach cos fráma lárphróifíl íseal, stíl na Síne nó próifíl ard, úsáideann an chuid claonta cos fráma lárphróifíl íseal. Nuair a bhíonn uillinn claonta an iompair Níos mó ná nó cothrom le 45 céim , moltar cosa lárfhráma próifíl íseal cineál II.
Cuid Chothrománach Íochtarach:Úsáideann an chuid chothrománach íochtair cos fráma lárphróifíl íseal.

Géar Incline Pacáiste Iompróra Crios Balla Taobh roctha & Seachadadh

Tosaíonn cáilíocht leis an gceardaíocht agus baintear amach é trí sheachadadh. Déanaimid gach táirge críochnaithe mhonarcha a phacáil go docht le caighdeáin arda agus ceanglais dhian. Trí shraitheanna éagsúla cosanta agus atreisiú spriocdhírithe, íoslaghdaítear an baol damáiste le linn iompair. Ní hamháin go bhfuil an tiomantas seo do mhionsonraí ach chun a chinntiú nach táirge ardchaighdeáin é an méid a fhaigheann tú, ach go bhfuil ár dtiomantas iontaofa comhsheasmhach againn freisin.

Steep Incline Corrugated Sidewall Belt Conveyor Package Delivery

Géar Incline Iarratas Seoltóir Crios Balla Taobh roctha

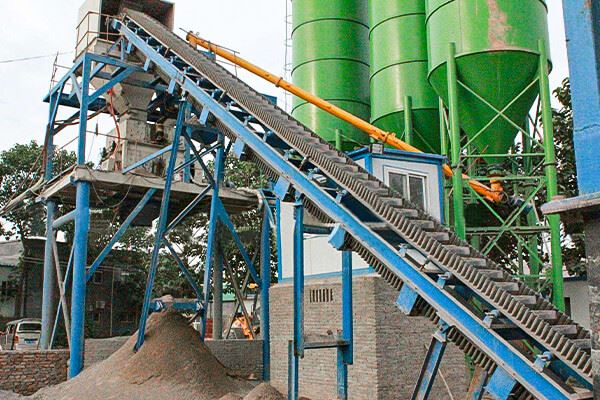

is féidir crios iompair crios balla claonta claonta géar a úsáid le haghaidh ábhar mórchóir cosúil le gual, cóc, gaineamh agus gairbhéal, comhiomláin, gaineamh, gloine brúite, amhábhair asfalt, clocha, leasacháin, aol, etc.

Steep Incline Corrugated Sidewall Belt Conveyor Application

Steep Incline Corrugated Sidewall Belt Conveyor Application-2

Steep Incline Corrugated Sidewall Belt Conveyor Application-3

Steep Incline Corrugated Sidewall Belt Conveyor Application-4

Steep Incline Corrugated Sidewall Belt Conveyor Application-5

Steep Incline Corrugated Sidewall Belt Conveyor Application-6

Steep Incline Corrugated Sidewall Belt Conveyor Application-7

Steep Incline Corrugated Sidewall Belt Conveyor Application-8

Paraiméadar Teicniúil Ginearálta

Leithead an Chreasa (mm)	Airde Balla Taobh (mm)	Spásáil Cleat (mm)	Uillinn Chlaonadh
			30 céim	35 céim	40 céim	45 céim	50 céim	55 céim	60 céim	65 céim	70 céim	75 céim	80 céim	85 céim	90 céim
			Cumas(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
	80	252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
	100	252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
	100	252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
	160	378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
	160	378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
	160	378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
	160	378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
	300	504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
	300	504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
	400	504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
	300	504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
	400	504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
	240	378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
	400	504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
	500	735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
